Andrückhilfe für eine Tischkreissäge

Moin! Es gibt viele Versionen unterschiedlicher Andrückhilfen / Andrückfedern. Alle diese kleinen Helfer erfüllen voll und ganz Ihren Zweck. Nämlich ein Werkstück leicht an eine Führungsschiene / Anschlag zu pressen. Was mir aber immer gefehlt hat, war eine flexible Vorrichtung, welche sich automatisch an die Breite eines Werkstücks anpasst. Also gegrübelt, gezeichnet und gebastelt. Und hier siehst Du was dabei rausgekommen ist ;) Eine Zeichnung gibt es auch dieses mal kostenlos dazu:

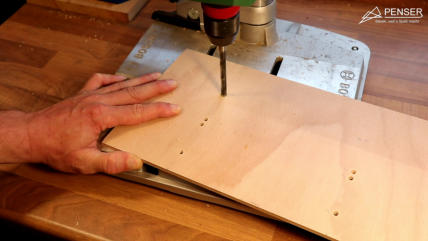

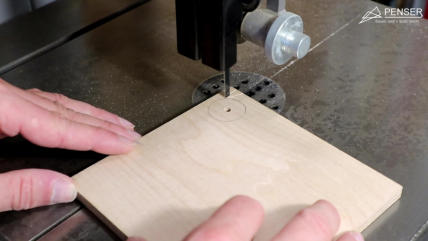

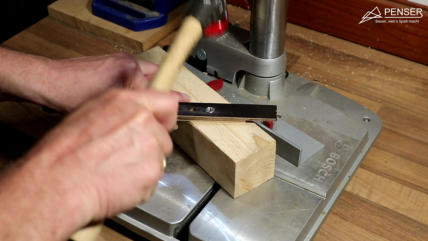

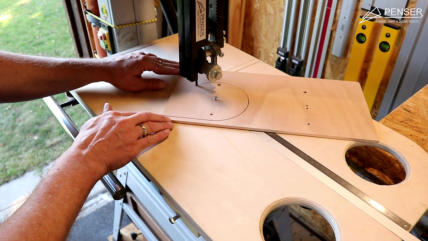

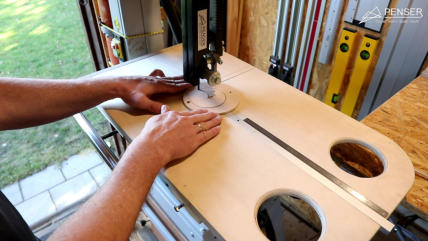

Habe mich für eine Doppelarmkonstruktion aus 6mm Multiplex entschieden. Nach dem herstellen 3x5mm und 1x8mm Bohrungen, ging es zur Bandsäge. Mit Hilfe meiner selbstgebauten Kreissägevorrichtung waren die Kreisschnitte schnell erledigt.
Nachbau und Benutzung auf eigene Gefahr!
Haftungsausschluss: Ich übernehme keinerlei Gewähr für die Korrektheit der bereitgestellten Informationen. Haftungsansprüche, welche sich auf Schäden aller Art beziehen, die durch Nutzung der gebotenen Informationen verursacht wurden, sind grundsätzlich ausgeschlossen.

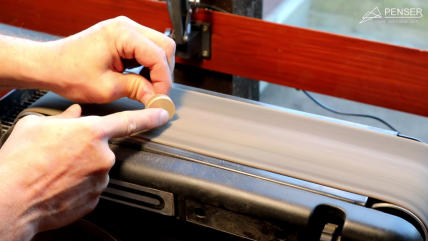

Mit einem Band- / Tellerschleifer wurden die Arme in Form gebracht. Und mit Schleifblock feingeschliffen.
Werbung

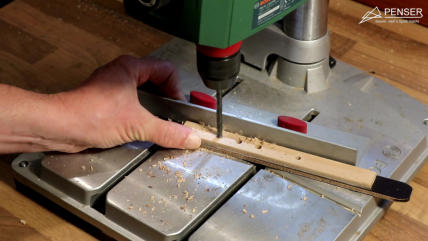

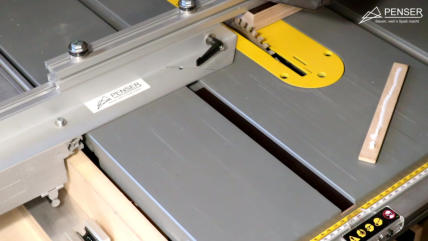

Zwischen den Armen wird eine kleine Scheibe benötigt. Hier läuft später eine Stahlfeder. Für die Befestigung in der Führungsnut der Kreissäge verklebte ich zwei Leisten (260x24x4mm und 190x19x6mm) miteinander. Danach noch drei 6 mm und eine 5 mm Bohrung hergestellt.
Werbung

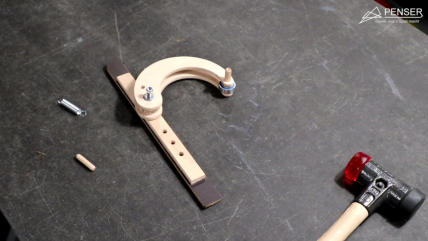

Ein Griff in die Grabbelkiste förderte eine brauchbare M5 Sterngriffschraube zum Vorschein. Diese habe ich auch gleich verbaut. Das verhindert ein Rutschen der Andrückhilfe in der Führungsschiene der Tischkreissäge.

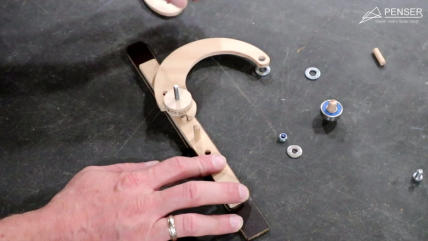

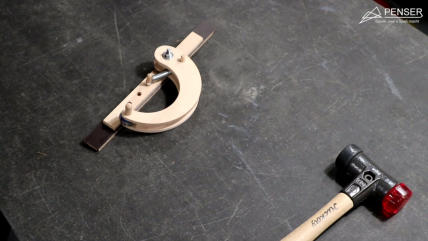

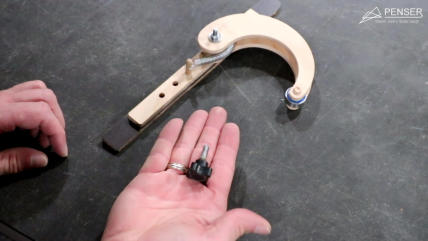

Zusätzlich habe ich eine Stahlfeder, Kugellager, Holzdübel und paar Unterlegscheiben verwendet. Beim Zusammenbau musste ich leider feststellen, dass meine Konstruktion so noch nicht optimal war. Es fehlte noch ein Anschlag / Begrenzer für den Doppelarm. Das konnte ich dann doch noch ohne großen Aufwand realisieren.

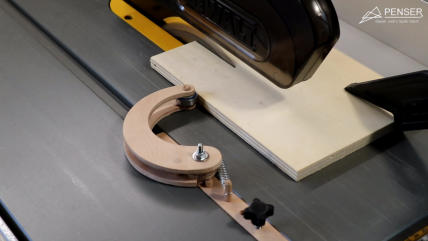

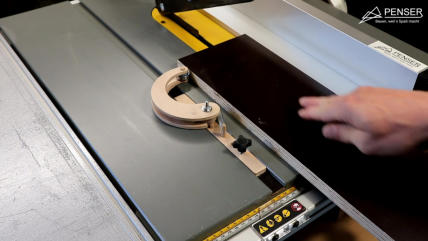

Ein Test mit unterschiedlich breiten Werkstücken zauberte mir ein Lächeln ins Gesicht. Es funktionierte!

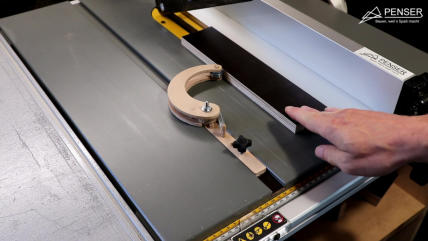

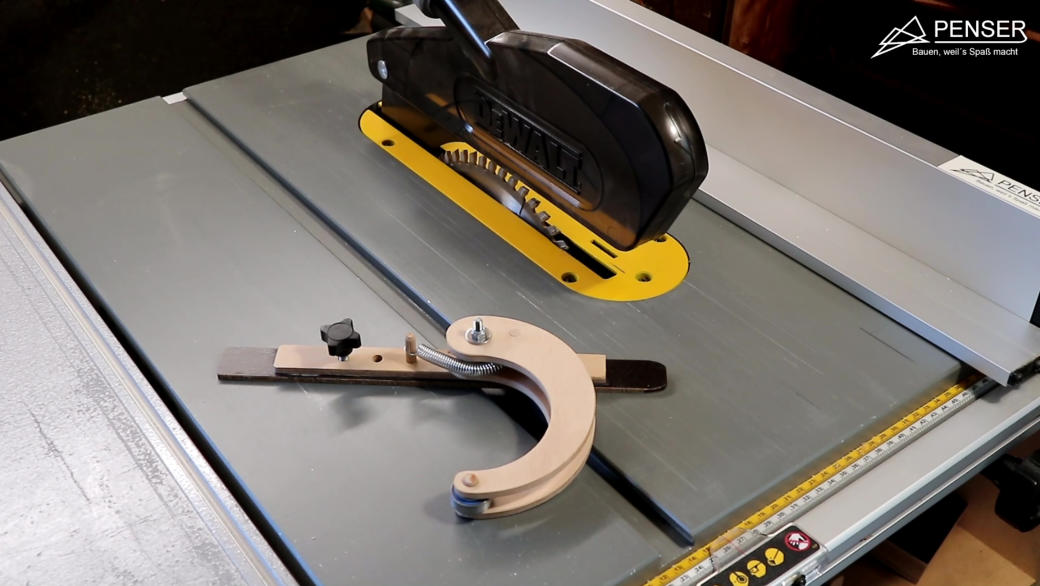

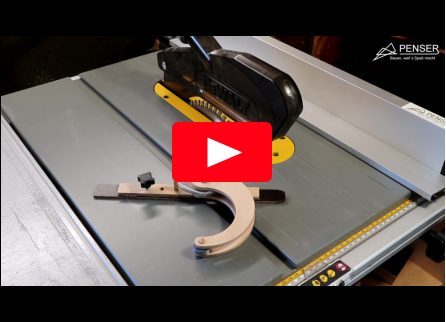

Und so sieht das gute Stück aus :)
Vielen Dank und viel Erfolg beim Nachbauen!
