Um z.B. Stechbeitel oder Hobeleisen präzise schleifen zu können, benötigt man eine kleine Hilfsvorrichtung. Ich auf jeden Fall ;) Wer es ohne kann, hat meinen Respekt! Hier zeige ich, wie meine Schleifhilfe entstand. Eine Detailzeichnung gibt es dieses Mal auch.

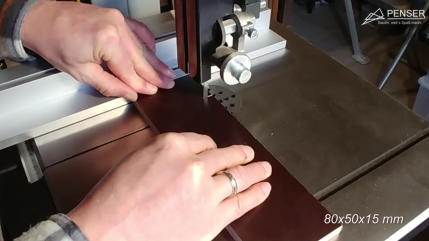

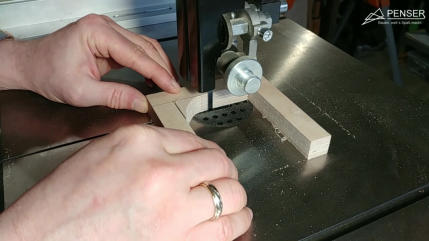

1. Zuschnitt:
Zuschnitt Sperrholzplatte 120 x 120 x 19 mm und 2 mal Siebdruckplatte 80 x 50 x 15 mm (hatte leider keine 15 mm Sperrholzplatte mehr).

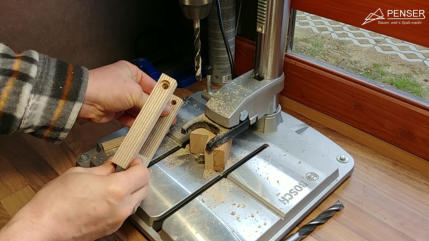

2. Bohren

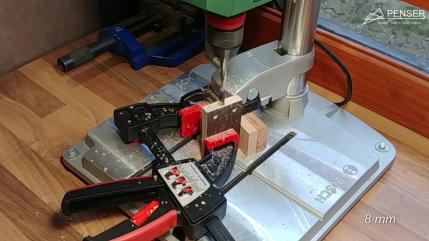

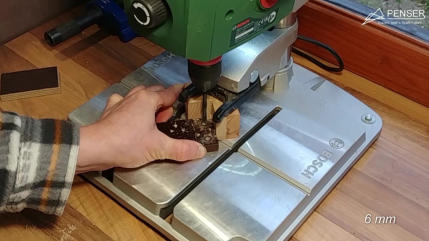

Zuerst mit einem 13 mm Bohrer 5 mm tief anbohren und mit 8mm durchbohren. Die Bohrungen für M6 Schrauben habe ich mit einem 5 mm Bohrer gebohrt.
3. Trägermontage

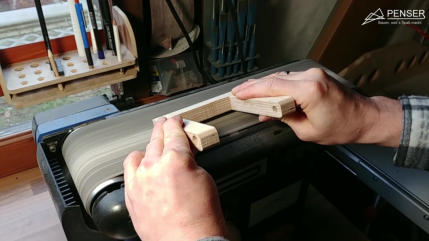

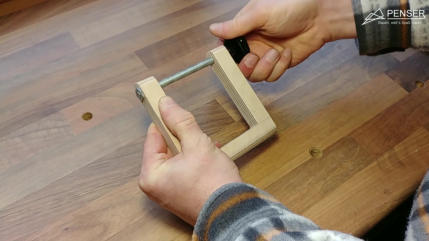

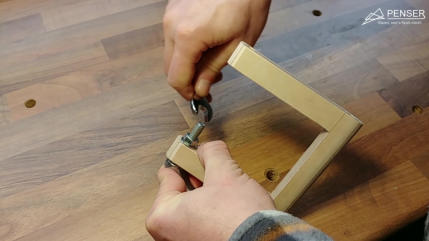

Nun wird der Träger angeschliffen, ein Schraubennest gebaut, M8 Mutter reingedrückt, Sternmutter auf die Gewindestange gedreht uuuund das Ganze verschraubt! Puh …

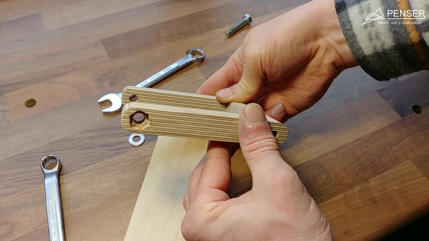

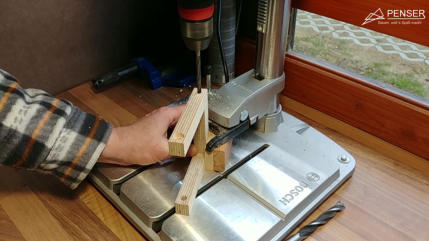

4. Kugellager

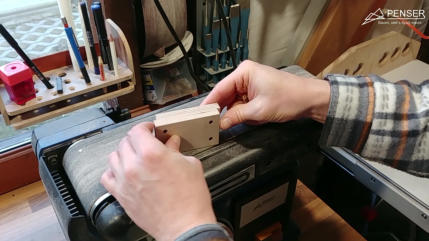

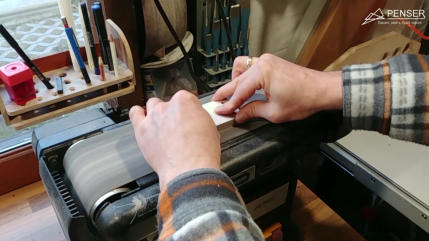

Alle acht Ecken bekommen eine 6mm Bohrung. Und einmal 12 mm quer durch die Platte. Danach wird alles geschliffen. Schleifen ist übrigens nicht notwendig. Ich wollte es hell haben ;)

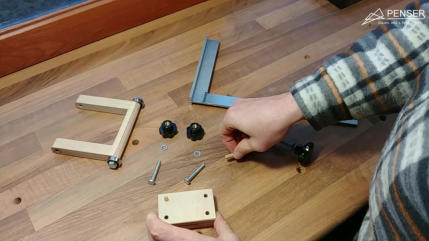

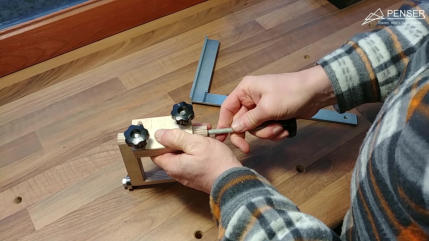

6. Zusammenbau

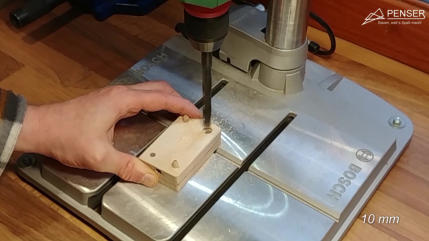

Jetzt wird noch ein letztes Mal gebohrt. Zwei mal 10 mm mit einer Tiefe von 3 mm. Danach alles zusammenbauen und beten, das alles rechtwinklig ist :)

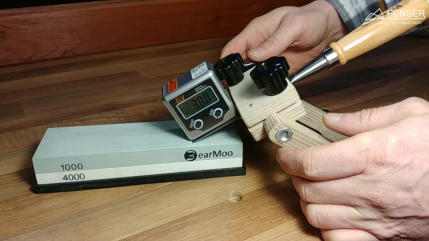

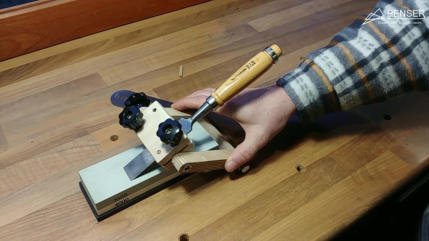

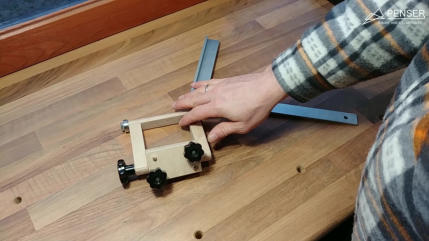

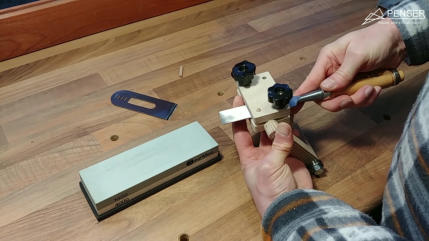

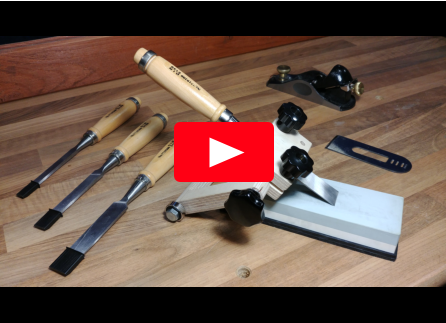

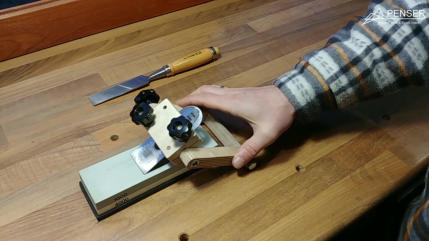

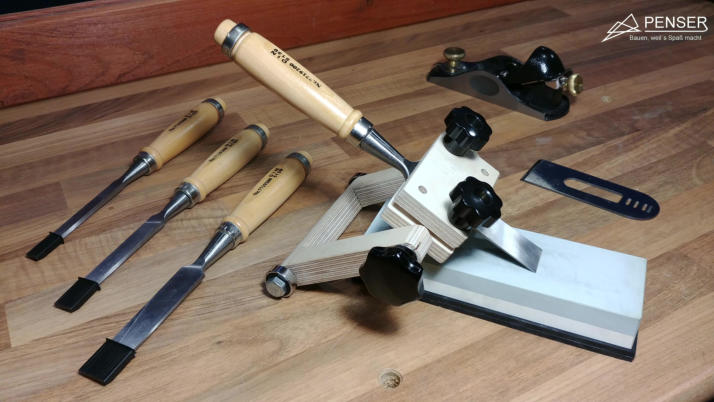

7. Das Endprodukt
Vielen Dank für´s Lesen und viel Erfolg beim Nachbauen!
Youtube

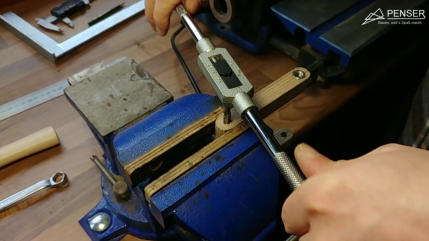

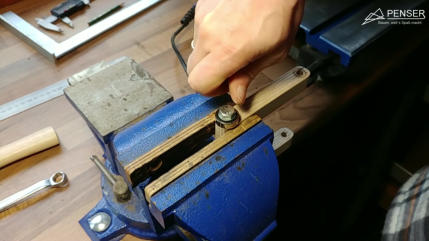

Hier wird M6 Gewinde geschnitten. Ein Kugellager auf die Schraube, dann eine Scheibe drauf und rein ins Holz.
5. Klemmplatten
