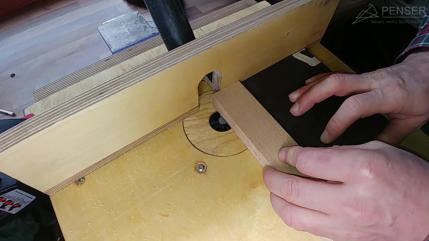

1 Eine Nut in einem Buchenholzstück:
Zunächst wird eine flache Nut, so tief wie das Lineal stark ist, hergestellt. Wer keine Oberfräse hat, der kann es auch mit einer Säge und/oder Stechbeitel erledigen.

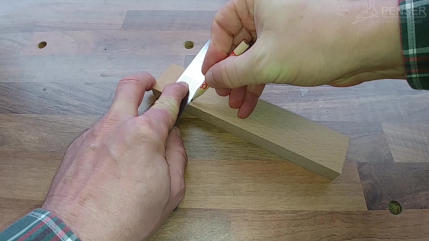

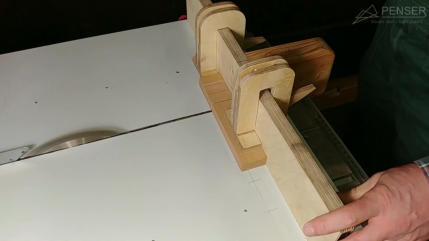

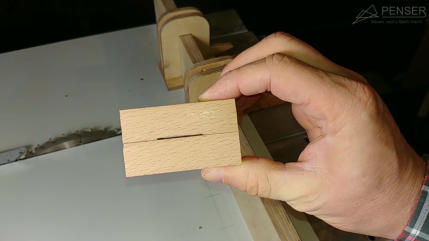

2 Der Zuschnitt:
Zwei gleich große Klötze zuschneiden. Die Nut sollte nach Möglichkeit in der Mitte liegen.

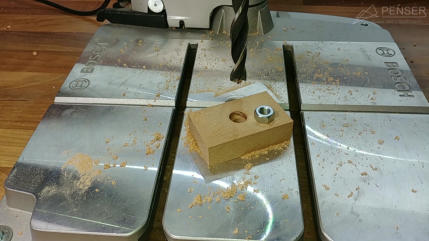

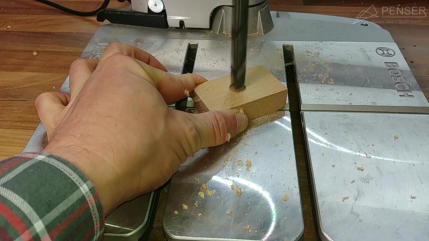

3 Die Bohrung:
Eine 8 mm Bohrung und eine 12 mm Bohrung für die Mutter herstellen. 12 mm Bohrung nur so tief wie die Mutter dick ist.

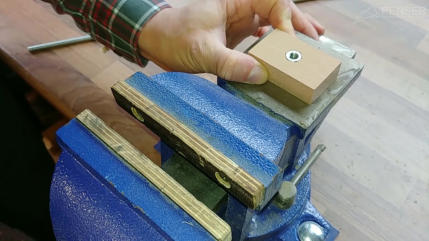

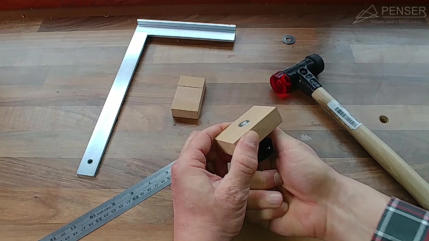

4 Sterngriffmutter befestigen:

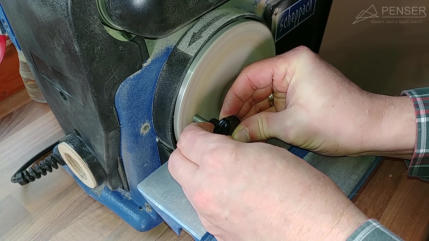

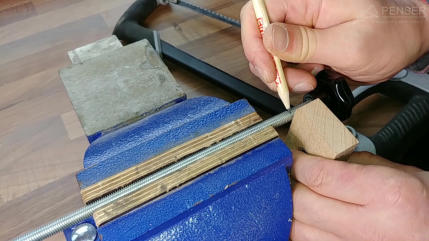

Die Mutter mit einem Hammer im 12 mm Loch versenken. M8 Gewindestange in die Sterngriffmutter fest reindrehen. Gewindestange passend abschneiden und glattschleifen.

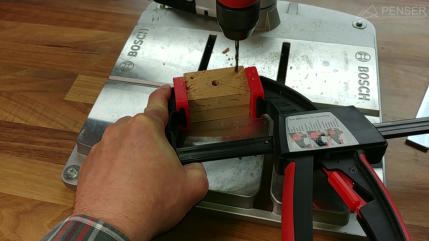

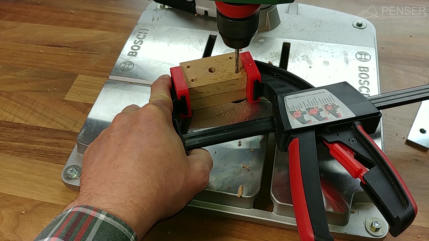

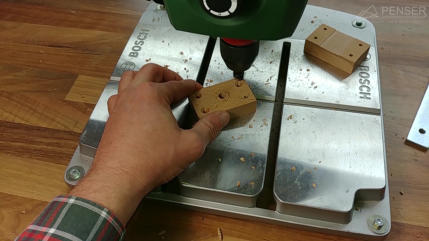

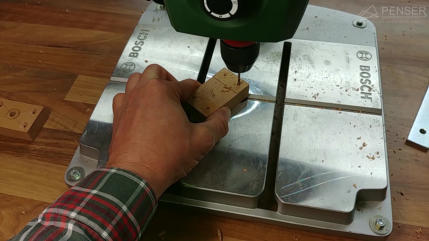

5 Bohrarbeiten:
Jetzt werden 3 und 4 mm Löcher vorgebohrt und gesenkt. 4 mm für den Schraubenhals und 3 mm für das Gewinde.

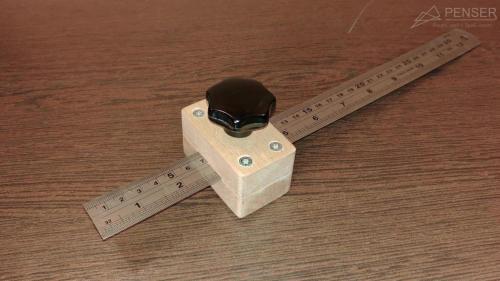

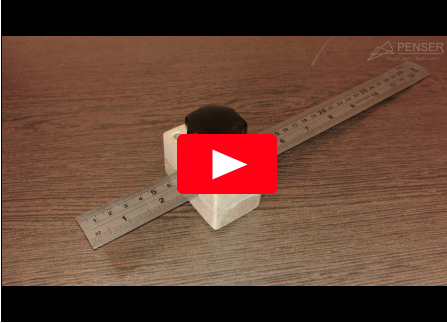

8 Das Endprodukt
Vielen Dank für´s Lesen und viel Erfolg beim Nachbauen!
In diesem Abschnitt verwendete Werkzeuge:
In diesem Abschnitt verwendete Werkzeuge:
In diesem Abschnitt verwendete Werkzeuge:

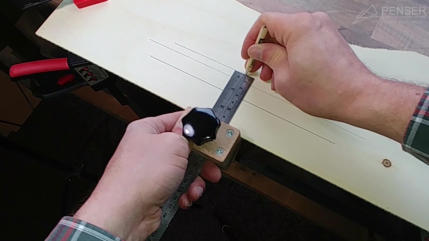

Heute baue ich einen kleinen, aber nützlichen Werkstatthelfer. Einen Streichmaß ! :) Ob eine parallele Linie zur Werkstückkante ziehen, eine Schiene im gleichen Abstand zur Kante anlegen, oder eine Tiefe messen. Hierbei ist ein Streichmaß sehr nützlich. Ein Lineal bekommst du hier: Gewindestange hier: und die Sterngriffmutter hier: Das Holz ist im Wald zu finden ;)   Und los geht´s!
Youtube

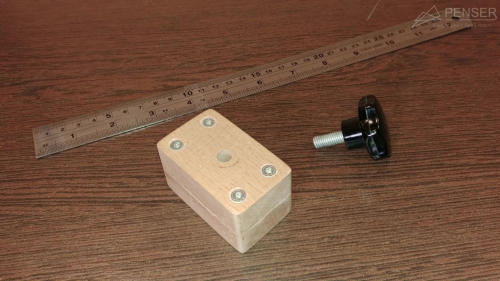

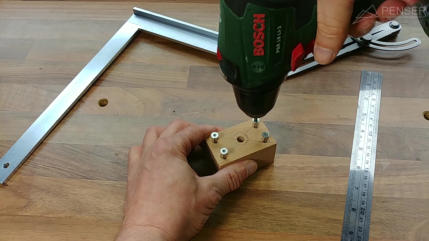

6 Zusammenbau:

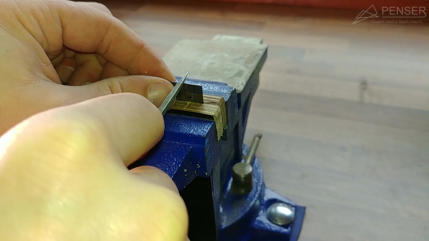

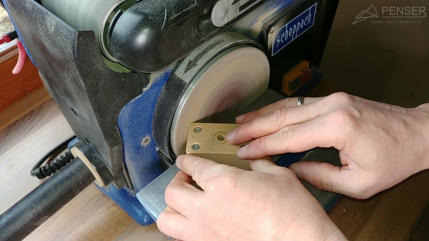

Alles verschrauben und glattschleifen. Ich habe eine kleine Nut für Bleistift reingefeilt. So rutscht der Stift nicht weg. Wer es nicht möchte, der braucht es nicht zu machen.
