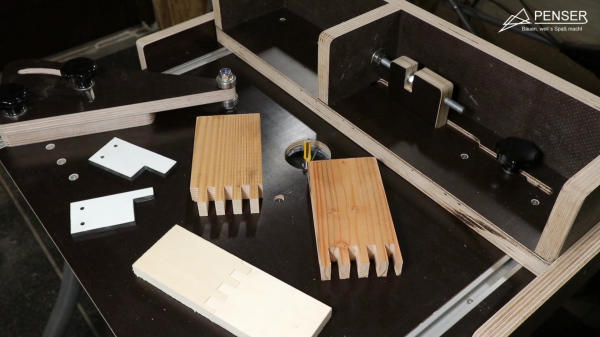

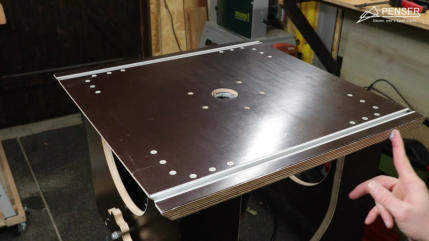

Hallo! Hier zeige ich ein Zubehörteil zum Projekt „Frästisch“. Mit dieser Zapfenfräsvorrichtung ist es möglich unterschiedlich starke Zapfen (6mm - 30mm) herzustellen. Und eine Zeichnung habe ich auch dabei. Viel Spaß :)
Los geht´s…

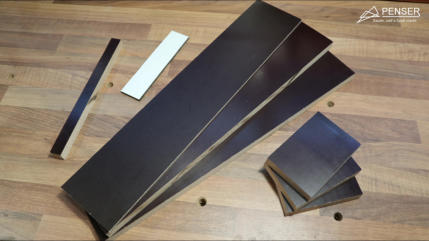

Beim Werkstoff habe ich mich für Multiplex 18mm (in der Zeichnung 15mm) und 5mm und Bauallzweckplatte 6mm entschieden.

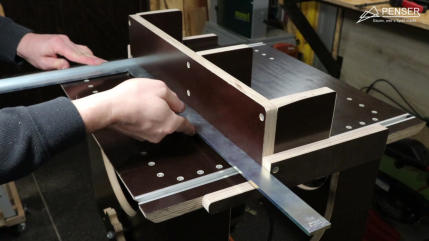

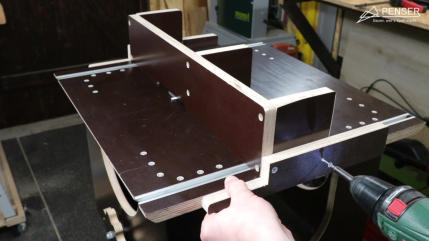

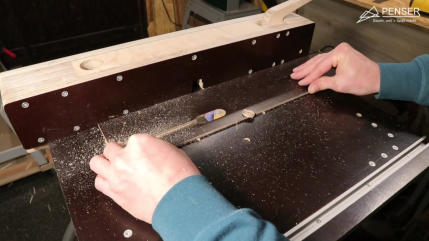

Nun wird das Ganze zu einem Schiebeschlitten ausbebaut. Mit zwei Seitenteilen wird der Schlitten in 90° zur Schieberichtung justiert. Wer von Anfang an sauber und genau gearbeitet hat, wird hier keine Problemme haben ;)  Mit etwas „Silber Gleit“ schiebt es sich besser. Je weniger Spiel, desto Prezieser ist das Ergebnis…
Vielen Dank für´s Lesen und viel Erfolg beim Nachbauen!

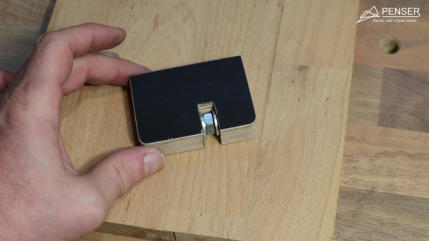

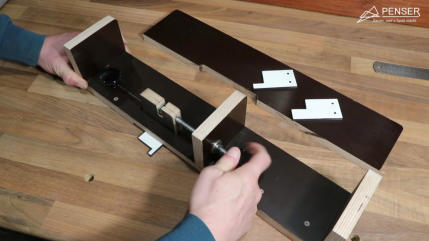

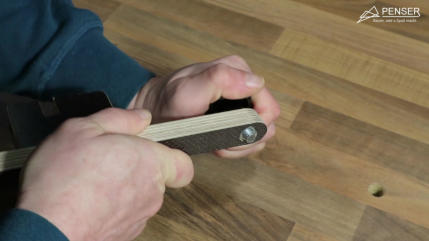

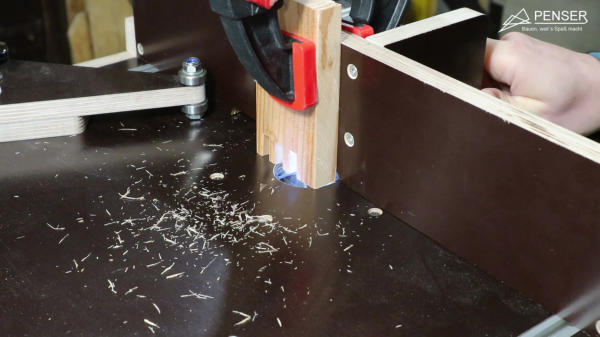

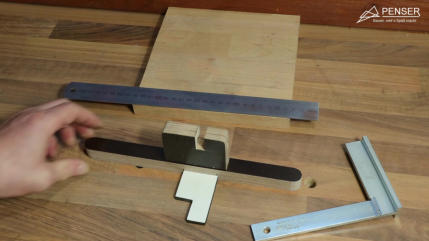

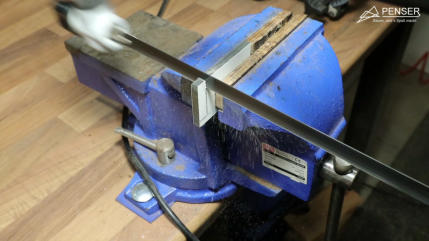

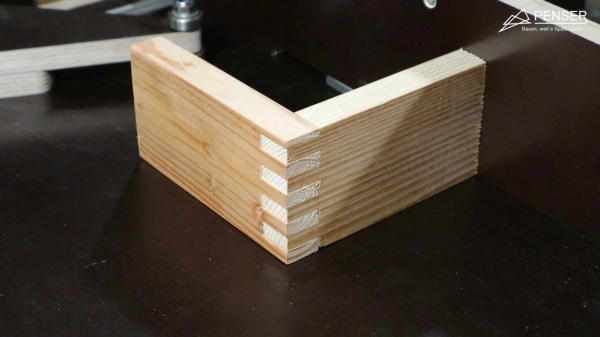

Die Zinkenfräsvorrichtung sollte universal sein und Herstellung unterschiedlich starker Zinken ermöglichen. Dafür habe ich eine Vorrichtung mit mehreren „Nasen“ gebaut welche mit Hilfe einer Gewindestange nach rechts und links bewegt werden kann. Wenn die Einstellungen stimmen, wird das Ganze mit einer M8 Sterngriffmutter gekontert. So kann nichts mehr verrutschen und man hat immer ein gleiches Ergebnis.

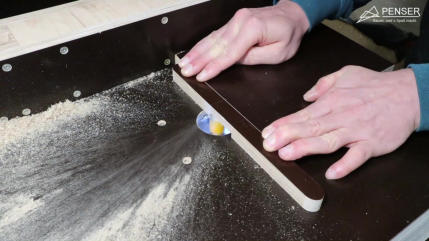

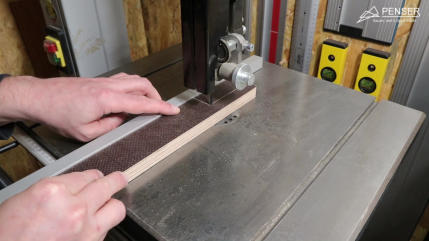

Nach dem Zuschnitt wurde alles geschliffen, auf Rechtwinkligkeit geprüft und mit Bohrungen ( 4mm ) versehen.
Du unterstützt mich aber auch, wenn Du über diesen Link dir etwas gönnst:
DIY DOWNLOAD
Nachbau und Benutzung auf eigene Gefahr!
